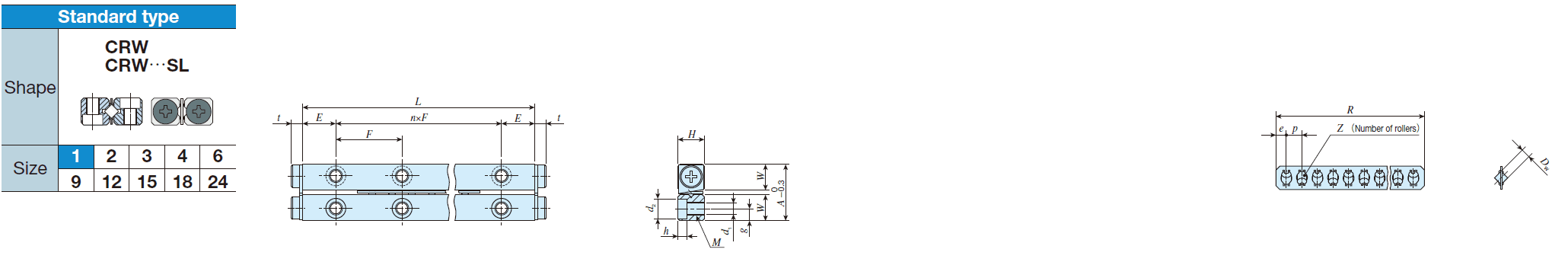

IKO CRW 1- 30 Crossed Roller Way
IKO CRW 1- 30 Description
|
Identification number | Mass (Ref.) | Nominal dimensions mm | Basic dynamic load rating C（U 3） N | Basic static load rating C0（U 3） N | Allowable load F（U 3） N | |||||||||||||||||
| Boundary dimensions | Dimension of roller cage | Mounting dimensions | ||||||||||||||||||||
| Way（1）
kg/m | Roller cage（2）
g | A | H | L（n×F） | E | DW | R | Z | p | e | W | g | M | d1 | d2 | h | t | |||||
| CRW 1- 20 |
0.12 |
0.38 |
8.5 |
4 | 20（1×10） |
5 |
1.5 | 16.5 | 5 |
3 |
2.25 |
3.9 |
1.8 |
M2 |
1.65 |
3 |
1.4 |
1.7 |
125 |
120 |
39.8 | |
| CRW 1- 20 SL | ||||||||||||||||||||||
| CRW 1- 30 | 30（2×10） | 25.5 | 8 | |||||||||||||||||||
| CRW 1- 30 SL | ||||||||||||||||||||||
| CRW 1- 40 | 40（3×10） | 31.5 | 10 | |||||||||||||||||||
| CRW 1- 40 SL | ||||||||||||||||||||||
| CRW 1- 50 | 50（4×10） | 37.5 | 12 | |||||||||||||||||||
| CRW 1- 50 SL | ||||||||||||||||||||||
| CRW 1- 60 | 60（5×10） | 43.5 | 14 | |||||||||||||||||||
| CRW 1- 60 SL | ||||||||||||||||||||||
| CRW 1- 70 | 70（6×10） | 52.5 | 17 | |||||||||||||||||||
| CRW 1- 70 SL | ||||||||||||||||||||||
| CRW 1- 80 | 80（7×10） | 61.5 | 20 | |||||||||||||||||||
| CRW 1- 80 SL | ||||||||||||||||||||||
IKO CRW 1- 30 Nots
Notes （1） The value shows the mass per meter of a way.
（2） The value shows the mass of a roller cage with ten cylindrical rollers.
（3） The value shows the load of a cylindrical roller.
