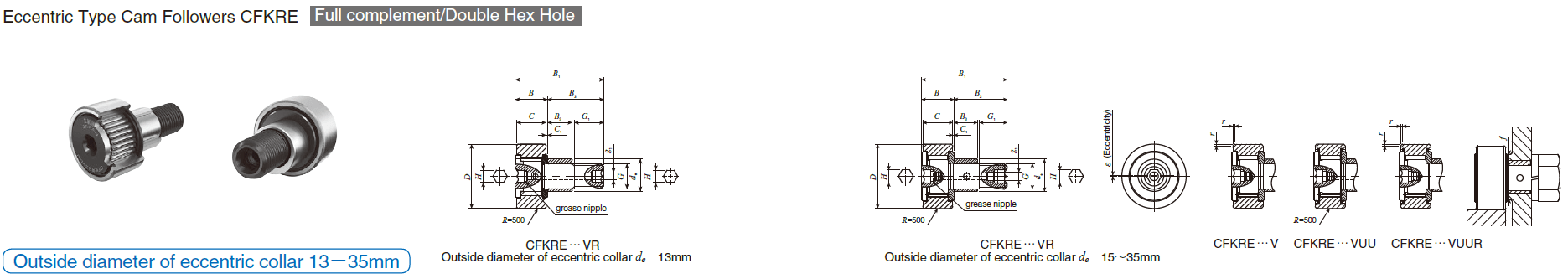

IKO CFKRE 30 VR,CFKRE 30 V CAM FOLLOWERS
IKO CFKRE 30 VR,CFKRE 30 V Description
Outside diameter of eccentric collar mm |
Identification number(1) | Mass (Ref.)
g |
|||||||
Shield type | Sealed type | ||||||||
D |
C |
de |
|||||||
Crowned outer ring | Cylindrical outer ring |
Crowned outer ring |
Cylindrical outer ring | ||||||
13 | CFKRE 22 VR
CFKRE 26 VR |
CFKRE 22 V
CFKRE 26 V |
CFKRE 22 VUUR
CFKRE 26 VUUR |
CFKRE 22 VUU
CFKRE 26 VUU |
48
63 |
22
26 |
12 | 13 | |
15 | CFKRE 30 VR
CFKRE 32 VR |
CFKRE 30 V
CFKRE 32 V |
CFKRE 30 VUUR
CFKRE 32 VUUR |
CFKRE 30 VUU
CFKRE 32 VUU |
101
111 |
30
32 |
14 | 15 | |
20 | CFKRE 35 VR | CFKRE 35 V | CFKRE 35 VUUR | CFKRE 35 VUU | 180 | 35 | 18 | 20 | |
22 | CFKRE 40 VR | CFKRE 40 V | CFKRE 40 VUUR | CFKRE 40 VUU | 269 | 40 | 20 | 22 | |
24 | CFKRE 47 VR
CFKRE 52 VR |
CFKRE 47 V
CFKRE 52 V |
CFKRE 47 VUUR
CFKRE 52 VUUR |
CFKRE 47 VUU
CFKRE 52 VUU |
402
477 |
47
52 |
24 | 24 | |
28 | CFKRE 62 VR
CFKRE 72 VR |
CFKRE 62 V
CFKRE 72 V |
CFKRE 62 VUUR
CFKRE 72 VUUR |
CFKRE 62 VUU
CFKRE 72 VUU |
828
1 150 |
62
72 |
29 | 28 | |
35 |
CFKRE 80 VR
CFKRE 85 VR CFKRE 90 VR |
CFKRE 80 V
CFKRE 85 V CFKRE 90 V |
CFKRE 80 VUUR
CFKRE 85 VUUR CFKRE 90 VUUR |
CFKRE 80 VUU
CFKRE 85 VUU CFKRE 90 VUU |
1 920
2 080 2 270 |
80
85 90 |
35 |
35 |
G |
Boundary dimensions mm |
ε |
Mounting dimension
f Min. mm |
Maximum tightening torque
N-m |
Basic dynamic load rating
C
N |
Basic static load rating
C0
N |
Maximum allowable static load
N |
||||||||
G1 |
B max |
B1 max |
B2 |
B3 |
C1 |
g1 |
H |
(2)
rs min |
|||||||
M10×1.0 | 12 | 13.2 | 36.2 | 23 | 10 | 0.6 | 3 | 5 | 0.3 | 0.5 | 16 | 13.0 | 9 570 | 14 500 | 7 920 |
M12×1.5 | 13 | 15.2 | 40.2 | 25 | 11 | 0.6 | 4 | 6 | 0.6 | 0.5 | 21 | 21.9 | 13 500 | 19 700 | 13 200 |
M16×1.5 | 17 | 19.6 | 52.1 | 32.5 | 14 | 0.8 | 4 | 8 | 0.6 | 1 | 26 | 58.5 | 20 700 | 37 600 | 23 200 |
M18×1.5 | 19 | 21.6 | 58.1 | 36.5 | 16 | 0.8 | 6 | 8 | 1 | 1 | 29 | 86.2 | 25 300 | 51 300 | 31 100 |
M20×1.5 | 21 | 25.6 | 66.1 | 40.5 | 18 | 0.8 | 6 | 10 | 1 | 1 | 34 | 119 | 33 200 | 64 500 | 37 500 |
M24×1.5 | 25 | 30.6 | 80.1 | 49.5 | 22 | 0.8 | 6 | 14 | 1 | 1 | 40 | 215 | 46 600 | 92 000 | 52 000 |
M30×1.5 |
32 |
37 |
100 |
63 |
29 |
1 |
6 |
14 |
1 |
1.5 |
49 |
438 |
67 700 |
144 000 |
85 900 |
IKO CFKRE 30 VR,CFKRE 30 V Nots
Note(1) The identification number indicates the outer ring outside diameter.
(2) Minimum allowable value of chamfer dimension r.
Remark Grease is prepacked.
