MCGILL MCFD-52 BEARINGS , METRIC CAMAROL® Bearings
Description

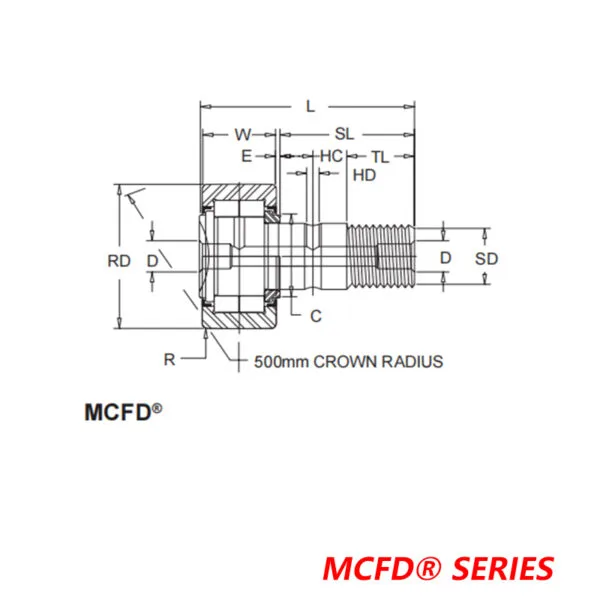

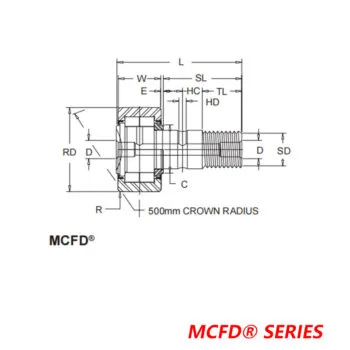

| BEARING NO. | MCFD-52 |
| ROLLER DIA. RD (1) NOM. mm | 52 |
| ROLLER WIDTH W +0.00 -0.12 mm | 24 |
| STUD DIA. SD NOM. mm | 20 |
| STUD L’GTH. SL NOM. mm | 40.5 |
| OVERALL LENGTH L NOM. mm | 66 |
| ENDPLATE EXTENSION E NOM. mm | 0.8 |
| THREAD mm | M20x1.5 |
| THREAD LENGTH TL MIN. THREAD mm | 21 |
| OIL HOLE HC NOM. mm | 9 |
| OIL HOLE HC NOM. mm | 4 |
| REAMED HOLE D NOM. mm | 8 |
| CORNER RADIUS R MIN. mm | 1.0 |
| ENDPLATE DIA. C mm | 21 |
| CLAMPING TORQUE (3) MAX. NOM. | 118 |
| LIMITING SPEED (2) GREASE rpm | 3400 |
| LIMITING SPEED (2) OIL rpm | 4400 |
| HOUSING BORE DIA. mm MIN. | 20.000 |
| HOUSING BORE DIA. mm MAX. | 20.021 |
| LOAD RATING (NEWTONS) ISO LOAD RATING DYNAMIC | 42000 |
| LOAD RATING (NEWTONS) ISO LOAD RATING STATIC | 57000 |
| LOAD RATING (NEWTONS) LOAD RATING AS TRACK ROLLER DYNAMIC | 30000 |
| LOAD RATING (NEWTONS) LOAD RATING AS TRACK ROLLER STATIC | 35000 |
| BRG. MASS (APPROX.) Kg | .450 |
| BEARING NO. | ROLLER DIA. RD (1) NOM. | ROLLER WIDTH W +0.00 -0.12 | STUD DIA. SD NOM. | STUD L’GTH. SL NOM. | OVERALL LENGTH L NOM. | ENDPLATE EXTENSION E NOM. | THREAD | THREAD LENGTH TL MIN. | OIL HOLE | REAMED HOLE D NOM. | ||||||||||||||||||||||||||||||||||||||||||||||||
| HC NOM. | HD NOM. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | ||||||||||||||||||||||||||||||||||||||||||||||||
| MCFD-35 | 35 | 18 | 16 | 32.5 | 52 | 0.8 | M16x1.5 | 17 | 8 | 3 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||
| MCFD-40 | 40 | 20 | 18 | 36.5 | 58 | 0.8 | M18x1.5 | 19 | 8 | 3 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||
| MCFD-47 | 47 | 24 | 20 | 40.5 | 66 | 0.8 | M20x1.5 | 21 | 9 | 4 | 8 | |||||||||||||||||||||||||||||||||||||||||||||||
| MCFD-52 | 52 | 24 | 20 | 40.5 | 66 | 0.8 | M20x1.5 | 21 | 9 | 4 | 8 | |||||||||||||||||||||||||||||||||||||||||||||||
| MCFD-62 | 62 | 29 | 24 | 49.5 | 80 | 0.8 | M24x1.5 | 25 | 11 | 4 | 8 | |||||||||||||||||||||||||||||||||||||||||||||||
| MCFD-72 | 72 | 29 | 24 | 49.5 | 80 | 0.8 | M24x1.5 | 25 | 11 | 4 | 8 | |||||||||||||||||||||||||||||||||||||||||||||||
| MCFD-80 | 80 | 35 | 30 | 63.0 | 100 | 1.0 | M30x1.5 | 32 | 15 | 4 | 8 | |||||||||||||||||||||||||||||||||||||||||||||||
| MCFD-90 | 90 | 35 | 30 | 63.0 | 100 | 1.0 | M30x1.5 | 32 | 15 | 4 | 8 | |||||||||||||||||||||||||||||||||||||||||||||||
| BEARING NO. | CORNER RADIUS R MIN. | ENDPLATE DIA. C | CLAMPING TORQUE (3) MAX. | LIMITING SPEED (2) | HOUSING BORE DIA. | LOAD RATING (NEWTONS) | BRG. MASS (APPROX.) | |||||||||||||||||||||||||||||||||||||||||||||||||||
| GREASE | OIL | mm | ISO LOAD RATING | LOAD RATING AS TRACK ROLLER | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| mm | mm | NOM. | rpm | rpm | MIN. | MAX. | DYNAMIC | STATIC | DYNAMIC | STATIC | Kg | |||||||||||||||||||||||||||||||||||||||||||||||
| MCFD-35 | 0.6 | 21 | 57 | 6500 | 8500 | 16.000 | 16.018 | 23000 | 27000 | 16000 | 18000 | .165 | ||||||||||||||||||||||||||||||||||||||||||||||
| MCFD-40 | 1.0 | 23 | 85 | 5500 | 7200 | 18.000 | 18.018 | 25000 | 31000 | 18000 | 22000 | .242 | ||||||||||||||||||||||||||||||||||||||||||||||
| MCFD-47 | 1.0 | 27 | 118 | 4200 | 5500 | 20.000 | 20.021 | 38000 | 48000 | 27000 | 32000 | .380 | ||||||||||||||||||||||||||||||||||||||||||||||
| MCFD-52 | 1.0 | 21 | 118 | 3400 | 4400 | 20.000 | 20.021 | 42000 | 57000 | 30000 | 35000 | .450 | ||||||||||||||||||||||||||||||||||||||||||||||
| MCFD-62 | 1.0 | 38 | 216 | 2600 | 3400 | 24.000 | 24.021 | 58000 | 76000 | 41000 | 48000 | .795 | ||||||||||||||||||||||||||||||||||||||||||||||
| MCFD-72 | 1.1 | 44 | 216 | 2100 | 2700 | 24.000 | 24.021 | 64000 | 89000 | 46000 | 57000 | 1.010 | ||||||||||||||||||||||||||||||||||||||||||||||
| MCFD-80 | 1.1 | 47 | 441 | 1800 | 2300 | 30.000 | 30.021 | 94000 | 129000 | 67000 | 91000 | 1.540 | ||||||||||||||||||||||||||||||||||||||||||||||
| MCFD-90 | 1.1 | 47 | 441 | 1800 | 2300 | 30.000 | 30.021 | 94000 | 129000 | 67000 | 101000 | 1.960 | ||||||||||||||||||||||||||||||||||||||||||||||
MCGILL MCFD-52 Bearing points for attention :
(1) Standard bearing has a crowned roller outside diameter. For straight cylindrical outside diameter, add suffix "X". (Example – MCFD-35-X)
(2) Since load, lubrication method, temperature and other factors affect the maximum operating speed, it is impossible to determine precise limiting speed. The
listed limiting speeds are based on lightly loaded bearings having adequate lubrication and are listed only as a design guide. If grease lubricated, frequent
relubrication is required. Actual bearing testing in the specific application should be conducted if the anticipated operating speed approaches the listed limiting
speed."
(3) Clamping torque is based on dry threads. If threads are lubricated, use half of value shown.
Cylindrical Roller Dia. "RD"
| RD (NOM.) | TOLERANCE | ||||||||||||||||
| OVER | INCL. | MAX. | MIN. | ||||||||||||||
| mm | mm | mm | mm | ||||||||||||||
| 30 | 50 | 0 | -0.011 | ||||||||||||||
| 50 | 80 | 0 | -0.013 | ||||||||||||||
| 80 | 120 | 0 | -0.015 | ||||||||||||||
Crowned Roller Dia. "RD"
| RD (NOM.) | TOLERANCE | |||||||||||||||||||
| OVER | INCL. | MAX. | MIN. | |||||||||||||||||
| mm | mm | mm | mm | |||||||||||||||||
| 30 | 120 | 0 | -0.050 | |||||||||||||||||
Stud Dia. "SD"
| SD (NOM.) | TOLERANCE | |||||||||||||||
| OVER | INCL. | MAX. | MIN. | |||||||||||||
| mm | mm | mm | mm | |||||||||||||
| 10 | 18 | 0 | -0.018 | |||||||||||||
| 18 | 30 | 0 | -0.021 | |||||||||||||
